18650圆柱电池全自动底焊机
型号/规格：
适用范围：
用途/功能：
效率/产能：
我要询盘 查看电话
北京商驰科技发展有限公司
北京
主营产品：
18650半自动注液机SYZB18ZY-01
18650半自动注液机SYZB18ZY-01
进入店铺
∧
- 液压伺服挤压试验系统设备SJY-01
- 手机电池全自动贴标机SFZTB-04
- 动力电池电检柜
- SYZ26D自动底焊机
- 18650自动激光盖帽焊接折弯盖帽自动机
- 18650半自动注液机SYZB18ZY-01
∨
详细参数
暂无数据
详情介绍
本机用于18650圆柱锂离子电芯电池底焊全自动设备，该设备采用链板循环载体送料，机械手抓取自动上下料形式，人工上料，成品接下一生产线；设备功能设计齐全，对电池在焊接过程所能出现的问题考虑的非常完善；精密的二次定位功能，能够使焊机在检测及焊接过程中精确定位，使得检测更准确、焊接更加可靠。在元器件的选用上，均采用进口原装配件或是国内经过检验的并得到广泛应用的成熟产品。
设备功能：电芯入壳后，由人工手动放置于循环载体（carrier）中，再经过链板把载体输送到上料工位，机械手抓取载体上的电池，放置于磁性治具上，随同步带输送机构运转，依次经过各个工位，完成焊接及检测过程。
主要配套设备器件品牌
|
序号
|
名称
|
型号
|
厂家
|
|
1
|
焊接电源
|
MDA-8000B
|
MIYACHI/SEIWA
|
|
2
|
DDM马达
|
AX4045-P1
|
CKD
|
|
3
|
直线滚轮
|
W3SSX
|
BWC
|
|
4
|
气动元件
|
|
SMC
|
|
5
|
直线导轨
|
|
MISUMI
|
|
6
|
传感器
|
|
Sunx/KEYENCE
|
|
序号
|
项目名称
|
项 目 内 容
|
|
1
|
设备名称
|
18650圆柱电池全自动底焊机
|
|
2
|
设备功能
|
电芯入壳后，由人工手动放置于循环载体（carrier）中，再经过链板把载体输送到上料工位，机械手抓取载体上的电池，放置于磁性治具上，随同步带输送机构运转，依次经过各个工位，完成焊接及检测过程。
1、 链板输送带送料功能
2、 机械手上料功能
3、 上极耳位置纠正功能
4、 极耳外让整理功能
5、 负极检测功能
6、 底部极耳焊接功能
7、 焊接力检测功能
8、 极耳外让整理功能
9、 扩孔整理功能
10、自动纫Pin功能
11、压Pin功能
12、极耳二次纠正功能
13、极耳自动捋直功能
14、自动冲裁绝缘片功能
15、绝缘片自动纫口上垫片功能
16、 绝缘片检测功能
17、机械手下料功能
18、不合格产品自动剔除功能

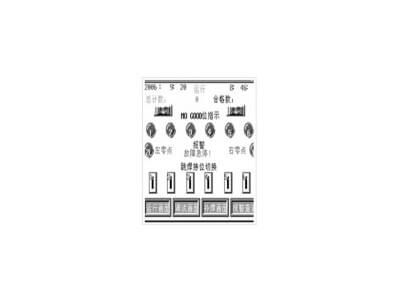

19、人机界面操作功能
20、 电池二次定位功能
21、主传动功能
22、产品产量统计功能
23、合格率统计功能
|
|
3
|
设备产能
|
不小于40PPM
|
|
4
|
设备尺寸（大约）
|
L*W*H=3800*1400*1800
|
|
5
|
设备运行指标
|
稼动率96% 合格率99%
|
|
6
|

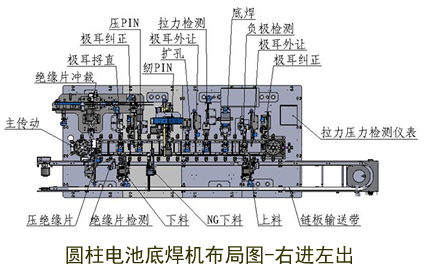

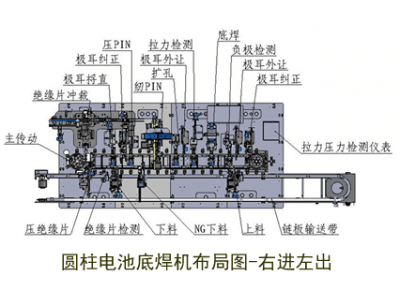

设备组成部份：
（见产品说明书）
|
1、 电池二次定位机构
2、 循环载体送料机构
3、 机械手上料机构
4、 电池上极耳纠正机构
5、 电池上极耳外让机构
6、 负极检测机构
7、 底焊机构
8、 拉力测试机构
9、 电池上极耳外让机构
10、扩孔机构
11、自动纫Pin机构
12、压Pin机构
13、极耳二次纠正机构
14、极耳捋直机构
15、绝缘盖自动冲裁纫口上垫片机构
16、绝缘盖下压并检测机构
17、极耳状态检测机构
18、机械手下料机构
19、NG下料机构
20、同步带治具输送机构
21、屏幕显示机构
|
|
7
|

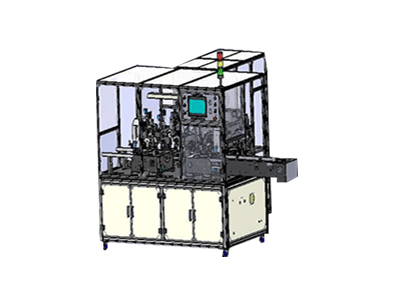

设备外观
|
本机采用国标铝型材结构，精美的喷塑钣金外壳，美观大方。
|
