概述

低压降的LPD系列静式混合器没有运动部件，是一种具有特殊功效的串联式混合器，它能很容易地被安置在新的或现有的管道中，只要花费较低的安装和操作费用。因为这种混合器没有运动部分，不易被磨损，使用时完全没有烦恼，不需要维修，具有无穷的生命力。它的取得专利的设计为固体或气体混合提供了极正确的、低压降的混合结果。低压降的LPD系列静式混合器实际上不常受粘度的限制。

混合原理

LPD系列静式混合器由一系列安装在空心管道中的半椭圆形叶片构成，一个单元包括两个互相垂直的叶片(如图1所示)，混合过程也是分裂过程，其结果是将物流分成几股，在层流中，界面的数量根据公式L=N(2)8来计算(L代表界面数量，E代表单元数量，N代表最初进入的物流股数)。在湍流过程中，单元能够提高每股支流的散射程度，因此，一个含有六个单元的LPD系列静式混合机能够充分满足大多数低粘度混合的需要。

结构

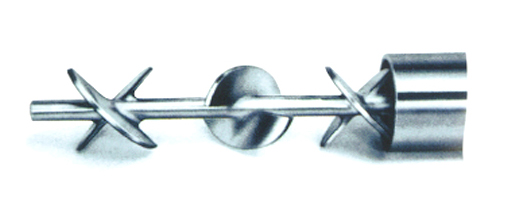

图2和图4显示了单元在装入管道前的组装和单元连接的方法。混合单元通常被焊接在管道中，但也可以根据需要作一些相应的变动。

LPD系列静式混合机标准管子直径从25.4mm~762mm，可以装2-36个单元，但不管怎样，混合器的大小是没有限制的(直径最大可达1526mm)。它可以由316不锈钢或碳钢制成，也可以用其它材质，混合器末端可以是光滑的，也可以是螺栓连接的，也可以用法连接，可带冷、热夹套。

技术参数
